浅谈高压电源驱动螺杆压缩机的PLC电控设计(九)
4.功能画面(9幅):所谓功能画面就是将一些具有特殊功能画面予以归类集合,它们分别有:次主画面、高压电机绕组轴承温度实时显示画面、高压电机电流/出厂日期/出厂编号画面、排气压力曲线画面、排气温度曲线画面、压力温度数据查询画面、高压电机绕组加热操作画面、时间参数实时监视画面等。祥见图19、图20、图21、图22、图23、图24,其他画面略。

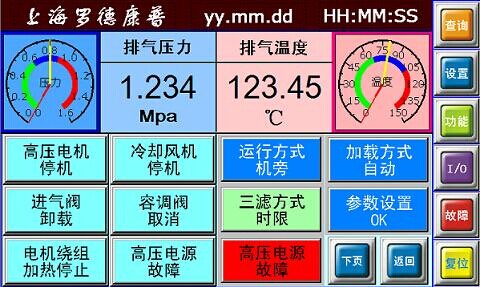

图19画面功能与主画面相似,画面提供排气压力、排气温度数字与仪表显示,提供高压电机、冷却风机、进气阀、容调阀、绕组加热、高压电源的运行状态显示,还提供运行方式、加载方式、三滤运行方式、参数设置OK、压缩机运行动态文字显示。同样画面也提供了与主画面相同菜单功能按钮,为此称为次主画面。
图19

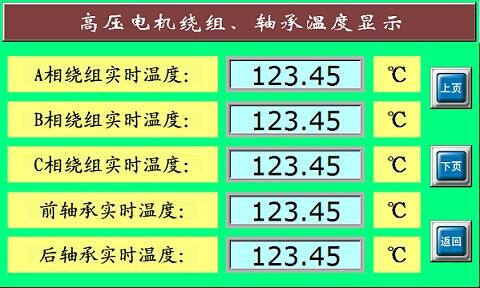

图20画面提供高压电机的三相绕组温度、前后轴承温度的实时数据显示画面,提供操作人员查看。
图20

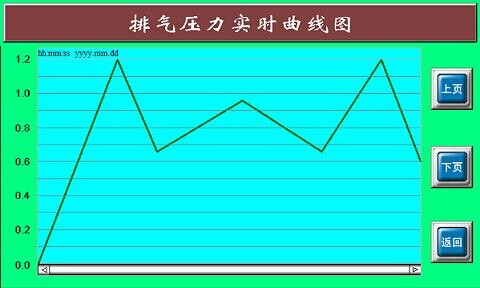

图21画面提供压缩机实时、动态的排气压力曲线图。通过画面看到的是一定时段的压力变化。
图21

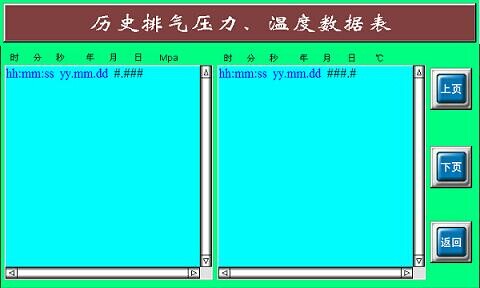

图22画面提供排气压力、排气温度数据表,提供用户查询已过时的压力、温度数据。
图22

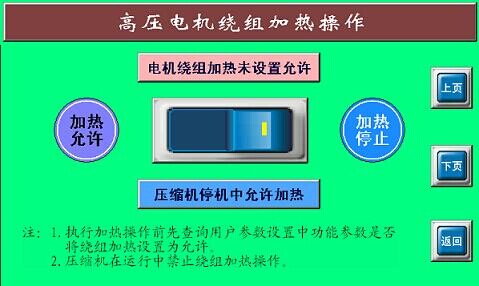

图23画面提供高压电机绕组加热操作画面,按下模拟翘板开关执行加热操作,模拟翘板开关上下文字框为操作条件提示,模拟翘板开关左右两圆形为加热操作状态提示。
图23

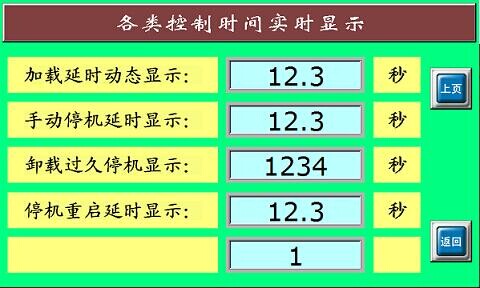

图24画面提供压缩机启停等延时的监视画面,此画面提供压缩机启动加载延时、手动停机延时、停机重启延时、卸载过久停机延时的实时监视。
图24
