4. 设置画面（共32幅）：设置画面包括用户参数设置、工厂参数设置、基本参数设置三类。

⑴用户参数设置画面：分别有密码输入、参数设置类型选择、压力参数、温度参数、时间参数、各种运行方式、清零操作13幅画面组成。祥见图11、图12、图13、图14、其他画面略。

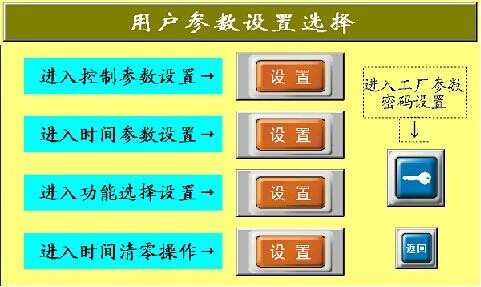

图11画面共有4种选择，按下设置按钮触摸屏即进入对应的参数设置画面。画面中“进入工厂参数密码设置”按钮为进入工厂参数密码设置画面的操作按钮，这样设计的目的是为了减少主画面中的菜单按钮数量。

图11

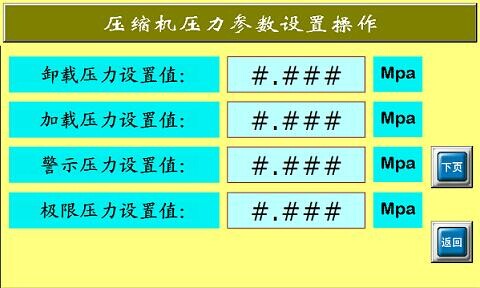

图12画面提供4条压力参数设置，在参数设置中，按带#号的数据框，触摸屏即会自动出现一个数字键盘提供参数设置。该键盘平时隐含在画面中。

图12

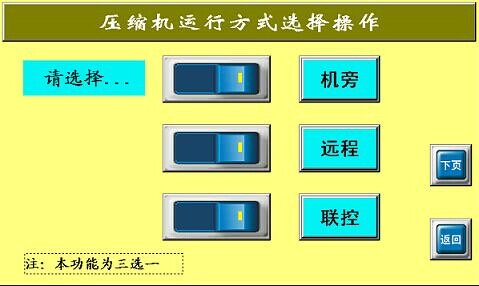

图13画面在参数设置中，按下选择的翘板开关，对应标有文字灯板会改变颜色，表示选中。若要改变设置，需关掉原先的选择，方能接续变更，否则无法操作。

图13

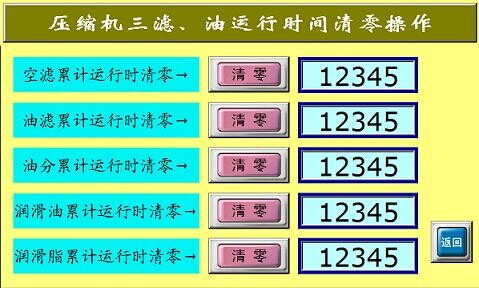

图14为三滤、润滑油、润滑脂清零操作画面，数据框为清零前的运行累计时，按下红色的清零按钮，对应的数据框内显示为“0”,表面数据清零操作完成。

图14

⑵工厂参数设置画面：分别有密码输入、参数设置类型选择、压力上下限参数、温度上下限参数、时间上下限参数、传感器校准、传感器标称值输入、默认恢复出厂参数、出厂日期编号等14幅画面组成。祥见图15、图16、图17、图18，其他画面略。

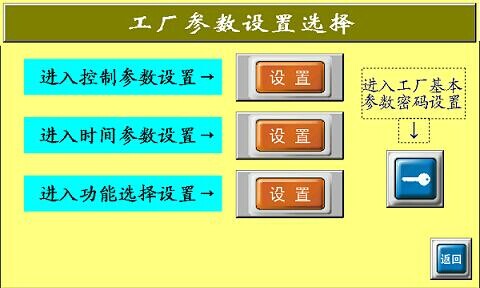

图15画面共有3种选择，按下设置按钮即进入对应的触摸屏参数类型画面。画面中“进入工厂基本参数密码设置”按钮为进入基本参数密码设置画面的操作按钮，这样设计的目的同样是为了减少主画面中的菜单按钮数量。

图15

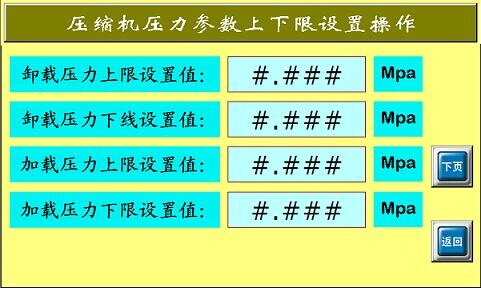

图16画面提供4条压力上下限参数设置，设置参数需按带#号的数据框，待出现数字键盘后修改数据。

图16

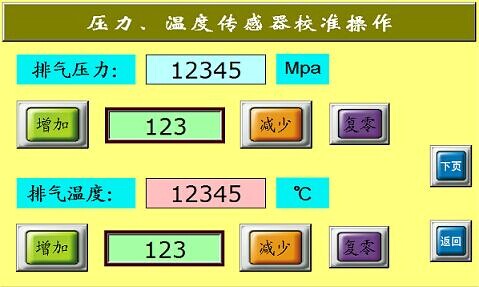

图17画面压力、温度数据框中为实时的压力、温度显示值，与主画面内的相同，方便于校准时的对照。传感器校准操作：按压力或温度所对应的增加或减少按钮，中间框内为增减的数值，按复零按钮使原来校准值为零。

图17

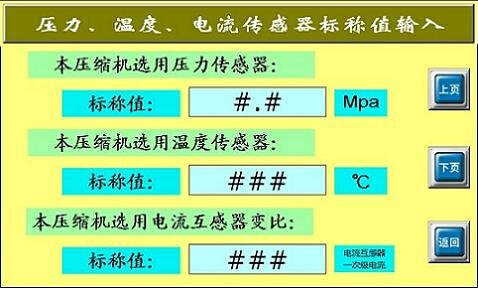

图18为传感器的标称值输入画面，设置时将你压缩机上安装的压力、温度传感器标称值与用户高压出线柜上的电流互感器值输入于内，则PLC程序机会按照该标称值进行运算。程序的默认标称值是：压力0--1.6Mpa，温度0--150℃，互感器变比50/5.

图18

⑶基本参数设置画面：基本参数也叫底层参数，其实名称并不重要，这是因人而异的，每个设计者会赋予其中不同的内容，把你认为最重要、最机密，最不想让别人 看到的放到里面，密码级别也是最高的。例如压缩机的累计运行时、累计负载时是不能修改的，在这里你可以允许修改。压缩机允许运行时限的日期设置，允许时限 解除操作可以放在里面。PLC程序设计的新功能，暂时还不准备对用户开放，解锁操作也可以放在里面……等等。
