三、触摸屏画面制作与数据组态：
触摸屏是一种直接在屏上通过触摸操作把人与机器连为一体的智能化界面，它使用画面上的图形元 件来替代传统的控制按钮、指示灯、仪表等电气元件来进行智能化操作控制，它可以用来设置参数、显示数据、监视设备状态（图符、文字），以曲线、动画等形式 描绘自动化控制过程。采用触摸屏作为人机界面不仅可减少PLC的I/O的点数，还可简化PLC的控制程序。为此触摸屏与普通文本显示相比更具有方便、快 捷、表现力强的特点，它是目前最简单、最方便、最好用的一种人机交互方式。
触摸屏的应用需通过生产商提供的编程软件来对其进行编辑，编辑的内容分 为画面制作、数据组态两部分。其中画面制作工作量最大，如何把画面制作的美观、精致、实用，画面颜色如何搭配的漂亮、丰富、协调，控制流程如何做到简易、 顺畅、易懂，它是表明触摸屏编辑质量的关键。数据组态相对简单，只要将PLC位、字节、字、双字的地址及相关数据准确填入画面对应的模拟电气元件设置中， 另外要注意的是数值的格式、小数点的位置不要出错。当然在做上述两项工作前必须先把总体的控制流程设计好，即图形的种类、画面的数量、画面的顺序都要做预 先的规划。触摸屏的编辑过程用文字表达会显得非常繁琐，为此本文采用一定量的实际画面在加上简单解说来表述。本设计共制作了55幅画面，它们是：开机初始 画面、主画面、查询画面、设置画面、功能画面、I/O画面、故障画面。
1. 开机初始画面：触摸屏上电后显示的第一副画面即为初始 画面，它对压缩机的控制没有实际意义，只表明触摸屏被点亮了。通常用于显示公司的鸟瞰图、公司大门场景、产品宣传等，还可以在画面的边角上添加公司的联系 信息。另外再设置一个按钮，其功能为：“系统上电，按下后进入主画面”按钮名称可为START，意思是按下按钮后触摸屏进入正式工作状态，画面略。

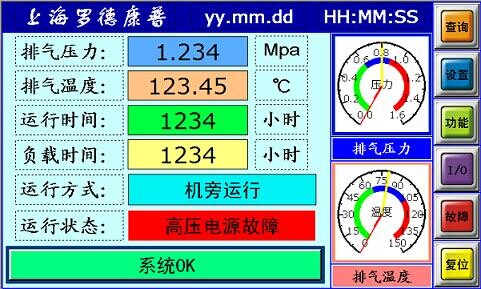

2. 主画面：主 画面顾名思义就是压缩机运行中经常使用的画面，画面提供公司名称、日期、时间、排气压力、排气温度、累计运行时间、负载累计运行时间、运行方式（现场、远 程、联控）、运行状态（动态信息）等实时信息显示。画面还提供两个仪表显示，分别为排气压力、排气温度。另外画面还提供5个菜单操作按钮与一个故障复位按 钮。详见图8。

图8

3. 查询画面（8幅）：触摸屏画面提供压缩机启动条件、三滤运行时间、润滑油运行时间、润滑脂运行时间、压力控制参数、温度控制参数、时间控制参数、三滤允许运行时间、润滑油允许运行时间、润滑脂允许运行时间查询。祥见图9、图10，其他画面略。

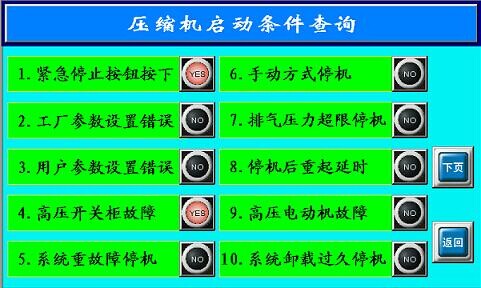

图9为启动条件查询，画面中共有10条信息，每条对应一个指示灯，显示YES—认可，显示NO—否定。

图9

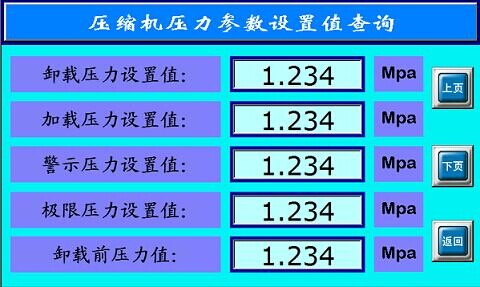

图10为压力参数查询，画面提供5条查询信息，方便操作人员对压力控制参数查询了解，框内数据设计仅供查询，不能变更。

图10
