浅谈高压电源驱动螺杆压缩机的PLC电控设计（十）
来源：上海罗德康普螺杆压缩机有限公司 作者：盛工 发布时间：2014-08-07 浏览次数：
导读：文章是由罗德康普电气总工程师盛工在近期的压缩机杂志发表的，盛工参与攀枝花攀煤联合焦化有限责任公司、马钢彩涂版工程、四川大剑阁川煤广旺水泥、上海隧道工程、贵阳乌江水泥、山东水泥集团、济南重型机器厂等重大项目的电气设计与制造，确保了这些重大项目的运行。
5.I/O画面（2幅）：I/O画面提供给用户一个十分方便的维修信息查询，画面将PLC所有数字量I/O点的工作状态在触摸屏上显示，维修人员可在不打开电控柜的情况下了解PLC输入输出点的工作状态，方便维修时的故障判断。祥见图25、图26，其他画面略。

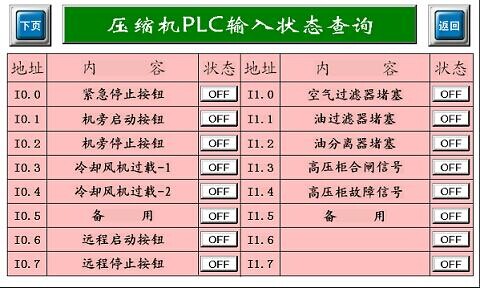

图25画面提供PLC数字量输入状态画面。画面提供输入点地址，输入点控制内容说明，输入点ON/OFF状态。
图25

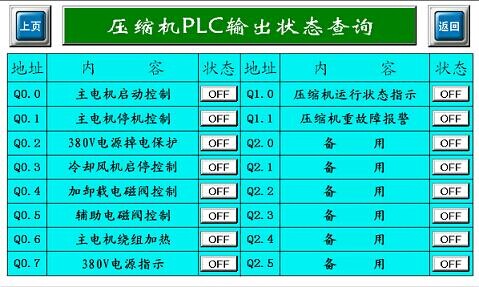

图26画面提供PLC数字量输出状态画面。画面提供输出点地址，输出点控制内容说明，输出点ON/OFF状态。
图26
6.故障画面（3幅）：故障画面提供当前故障显示、历史故障查询、故障发生频次查询画面。本设计规定当压缩机发生故障（包含轻重故障），触摸屏自动跳至当前故障显示画面，使用户立即了解发生故障的内容。祥见图27、图28、图29，其他画面略。

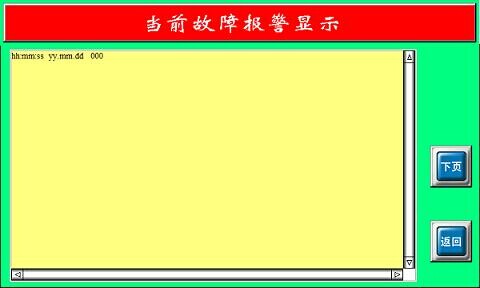

图27画面提供压缩机实时故障内容显示，并提供故障发生时的日期与时间，画面最多可显示当前发生的10条故障信息，故障复位后显示内容自动清除。
图27

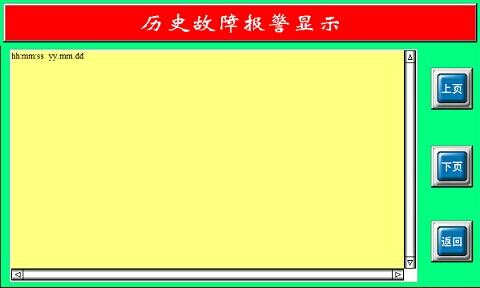

图28画面提供用户手动查询历史上发生的故障信息，同时提供故障发生的年、月、日、时、分、秒及故障恢复时间信息，最多可保存128条故障信息。
图28

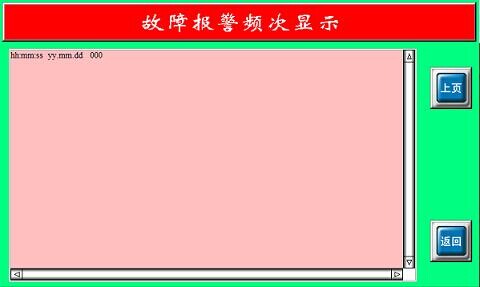

图29画面提供用户手动查询历史上各种故障发生的频次信息，用于压缩机故障的调查、统计，便于维修时的有的放矢。
图29
注：上述提供触摸屏画面中的数据显示，凡是查询的数值，都以123456这样的顺序排列。凡是设置的数值，都以######字符号显示。它们除了反映数字的位数与小数点位置，显示的数值本身没有实际意义，那么画面为何不能用真实数字显示？这是触摸屏编辑软件功能限制所致，特此说明。
浅谈高压电源驱动螺杆压缩机的PLC电控设计到今天为止已全部完稿！在本网一共分10次发布,更多技术文章请关注罗德康普官网！
