详解罗德康普再生吸附式干燥器系统工作流程简介
来源:上海罗德康普螺杆压缩机有限公司 作者:螺杆空压机 发布时间:2012-11-12 浏览次数:
导读:详解罗德康普再生吸附式干燥器系统工作流程

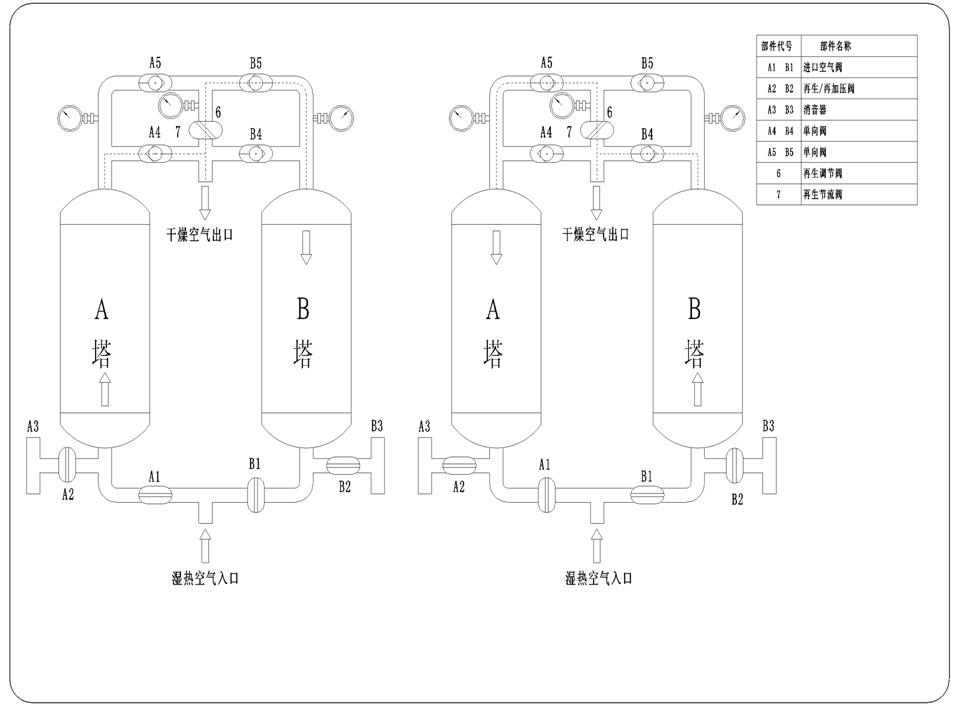

从空气压缩机排气管道过来的湿热压缩空气,进入再生吸附式干燥器后,此时A塔进口空气阀已经打开,而B塔进口空气阀已经关闭,因此,湿热压缩空气顺着管道进入A塔。当湿热压缩空气进入A塔时,剧增的通道截面积使得潮湿的压缩空气速度放缓,延长了潮湿压缩空气与吸附剂作用的时间,从而使得潮湿压缩空气得到充分的干燥。干燥后的压缩空气经单向阀流向干燥空气出口,进入用户的工艺流程系统;与此同时,有一部分干燥空气(约10%)经再生调节阀和再生节流阀减压至接近大气压后,作为再生空气经再生单向阀流入B塔,此时B塔内有上半个周期吸附下来的水分,进入B塔的再生干燥空气流带走这些水分,并经再生/再加压阀和消音器排放至大气空间。B塔内的水分排空后,再生/再加压阀自动关闭,B塔内开始升压,待两塔内压力平衡后,A、B两塔的进气空气阀的状态同时自动切换,半个循环周期结束。
下半个循环周期开始时,A、B两塔交换功能,完成相应的工作流程后,结束整个循环周期,以此交互更替,周而复始。
